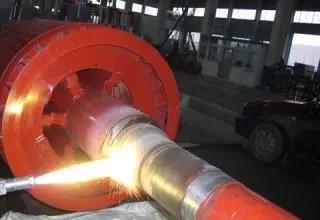

對于普通材料來說，其性能多少會因長期暴露在某些特定環(huán)境中，受周圍介質的化學或電化學作用的影響而發(fā)生改變，比如說長期暴露在戶外大氣的鋼鐵結構件就容易被腐蝕。因此為了保護材料表面，往往需要利用熱噴涂技術制造一個特殊的工作表面，使其達到：防腐、耐磨、減摩、抗高溫、抗氧化、隔熱、絕緣、導電、防微波輻射等一系多種功能。

對于普通材料來說，其性能多少會因長期暴露在某些特定環(huán)境中，受周圍介質的化學或電化學作用的影響而發(fā)生改變，比如說長期暴露在戶外大氣的鋼鐵結構件就容易被腐蝕。因此為了保護材料表面，往往需要利用熱噴涂技術制造一個特殊的工作表面，使其達到：防腐、耐磨、減摩、抗高溫、抗氧化、隔熱、絕緣、導電、防微波輻射等一系多種功能。

氧化鋁在一定的高溫條件下具有優(yōu)良的力學性能和化學性能。在充分燒結后對無機酸和鹽類具有不溶性；有較強的抗氟化氫和良好的抗氫氧化鈉，碳酸鈉，熔融玻璃等腐蝕性能。在1700~1800℃高溫時具有較強的抗除氟以外氣體的腐蝕作用；可在1900℃以下的氧化性氣氛或強還原性氣氛中使用，在1950℃可短時間使用。

用納米尺寸粉末作原料不能直接用于噴涂。為了解決這個問題，需要將納米顆粒進行再處理，使之形成具有納米結構特征的球狀微米尺寸粒子，改善粒子的流動性。當等離子噴涂時，熔化顆粒經歷撞擊基材、展丌、平鋪、凝固成準圓小薄片。熔融顆粒的液滴在基材上撞擊成盤狀，具體形狀由表面張力、密度、粘度和液滴的速度決定。這個過程的時間很短，就形成了有小薄片疊加而成層狀結構的涂層。由于從碰撞到凝固的時間很短，熔化顆粒無法達到前一個已鋪開的小薄片邊角處，從而涂層中必出現(xiàn)孔隙。

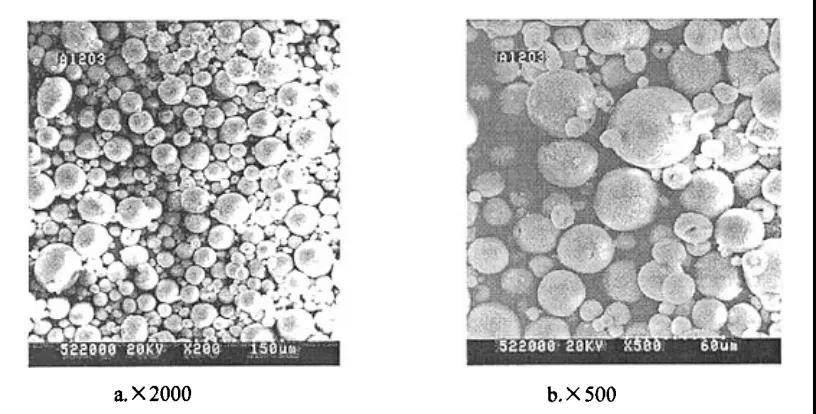

處理后的團聚體粉末

制備單一的氧化鋁涂層噴涂層，得到的涂層組織較疏松，結合力差，涂層在磨損時表現(xiàn)為脆性剝落。原始粉未顆粒的大小對噴涂后涂層的組織結構有著不同的影響，研究表明原始粉料尺寸越細小，涂層的最終性能越優(yōu)越。對涂層進行x衍射分析，涂層都是由α-Al₂O₃和γ-Al₂O₃兩相組成，微觀結構的不同在于原始粉末尺寸不同和噴涂過程中粒子的熔融程度不同。粒子在撞擊基材前的充分熔融和較高的顆粒速度，能使粒子撞擊時有很好的變形，并導致層間的良好結合和低的氣孔率。不同粒徑的粉末制得的涂層可在一定程度上說明，涂層中γ-Al₂O₃相越多，則噴涂過程中粉末的熔化就越充分，所得到的涂層結構越致密。

但在Al₂O₃粉木中添加一定量的TiO₂粉末后，制備Al₂O₃/TiO₂復合涂層，可改善涂層的綜合性能。Ti02的熔點為1840℃，Al₂O₃的熔點為2050℃，在噴涂時TiO₂的熔化狀態(tài)較好，粘結力強，在凝固時可粘結在Al₂O₃涂層粒子之間的孔隙中，而且與Al₂O₃存在成分擴散，產生固溶，從而顯著提高了涂層的致密程度和粘結強度，有利于耐蝕性及耐磨性的提高。當TiO₂的含量在13%~20%時涂層的耐磨性為最好。隨著TiO₂含量的增加，涂層的致密性逐漸提高，硬度逐漸下降，這是因為TiO₂的硬度比Al₂O₃要低。涂層的磨損失效由脆性剝落向類似于金屬材料的粘著磨損、疲勞磨損和磨粒磨損轉化。

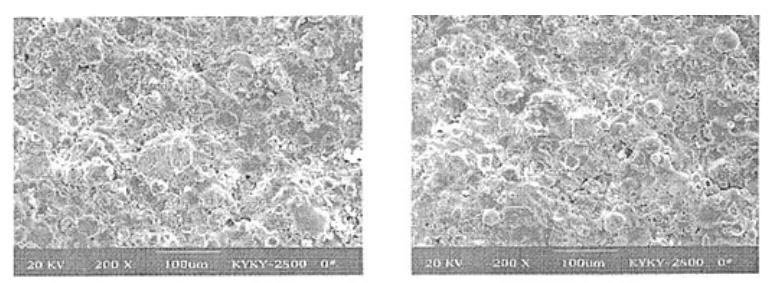

涂層的表面形貌圖

應用實例：

李春福，王戎等對AT13粉摻雜納米級顆粒Al₂O₃+13wt%TiO₂的復合粉在等離子噴涂中的應用進行了研究，試驗證明：噴涂過程中，摻雜納米顆粒的AT13粉末平鋪性能好，涂層組織均勻性提高；納米顆粒的加入致使涂層殘余應力降低；摻雜納米顆粒的涂層組織結構明顯優(yōu)于常規(guī)涂層，在相近硬度條件下，摩擦系數降低，耐磨性能提高了30%以上，耐腐蝕性提高近一倍。

邸英浩，閻殿然等人使用聚乙烯醇作為粘結劑，采用液相噴霧造粒合成法將粒徑均在60~150nm的Al₂O₃和TiO₂顆粒造粒成-150~+300目的微米級噴涂顆粒，經等離子噴涂后，對涂層進行檢測與分析獲知：涂層中夾雜有一定量未熔或半熔的納米顆粒；納米13AT涂層的顯微硬度比傳統(tǒng)ATl3涂層的硬度有了一定的提高，并且在相同條件下，納米13AT涂層的耐磨性也明顯好于傳統(tǒng)ATl3涂層。
